В ходе проведения работ по аэрофотосъемки мы получили различные материалы, среди которых и трехмерные модели. На предыдущем занятие было описано, как доработать модель для печати на 3D принтере, но печать имеет ряд ограничений, некоторыми из которых является ограниченная область печати, дороговизна, скорость печати.

В случае, если печать невозможно, модель можно изготовить при помощи фрезеровального станка с ЧПУ или при помощи лазерного раскройщика. Для работы с ЧПУ необходимо использовать соответствующие CAM программы (ArtCam, SolidCam, SprutCam). Для работы нам понадобится исправленная модель в формате stl или obj. Однако в случае с использованием лазерного раскройщика необходимо создать специальные файлы для резки, чтобы собрать модель из отдельных плоских элементов.

Такое решение лучше подходит для создания макетов рельефа, не стоит использовать его для создания 3D моделей зданий, созданных на основе фотограмметрической обработки или по данным лазерного сканирования. Данную задачу можно решать вручную или используя специальные программы. В данном примере будет использоваться расширения для Fusion 360 под названием Slicer. Если у Вас еще не установлен Fusion 360 - скачать его можно с одного из официальных сайтов: (https://www.autodesk.com/products/fusion-360/students-teachers-educators#, http://fusion-360.ru/).

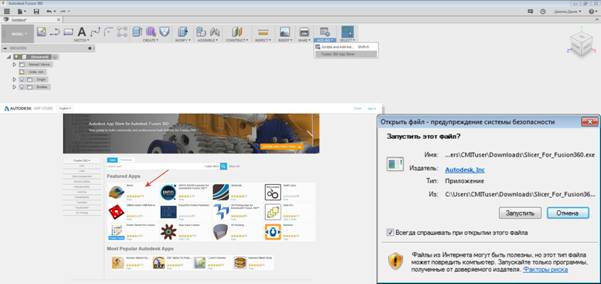

Он является бесплатным для некоммерческого использования. После установки Fusion 360 необходимо скачать расширение Slicer. Это можно сделать по ссылке: https://apps.autodesk.com/FUSION/en/Detail/Index?id=8699194120463301363&os=Win64&appLang=en Можно загрузить Slicer из программы Fusion 360:

После установки Slicer необходимо запустить его напрямую и произвести импорт модели, по которой необходимо создать файлы для резки. Для создания двухмерных чертежей первым делом стоит произвести настройки рабочей области и используемого материала. Для этого надо нажать на значок настроек в виде карандаша :

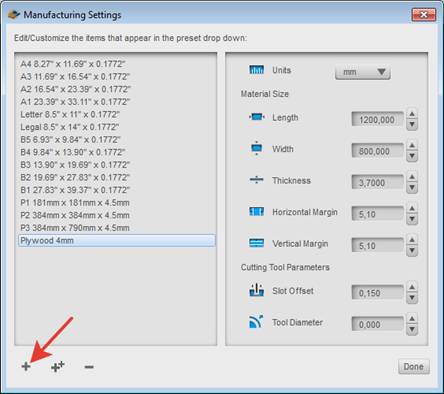

В появившемся окне можно сразу задать свой формат (размер рабочей области). Формат желательно задавать в зависимости от размера вашей рабочей области станка или от размера листов используемых материала (фанеры, картона, пластика). Эти параметры указываются в категории Material Size (размер материала). Для удобства можно использовать в качестве единиц измерения мм или см (Units). Также для материала указывается толщина (Thickness). Можно изменить отступы от края листа (Horizontal/Vertical Margin). Для учета толщины реза лазера или гравера используются параметры Offset и толщина инструмента (Tool Diameter). Задав все параметры необходимо указать название для нового формата материала. Программа не отображает кириллицу, поэтому все названия необходимо писать на латинице.

После того, как вы указали параметры материала необходимо задать размер модели(Object Size), которую вы подгрузили. Вы можете использовать исходный размер, указав это (Original Size), или задать произвольный размер. Чтобы модель }}сохранила свои пропорцинеобходимо использовать параметр Uniform Scale.

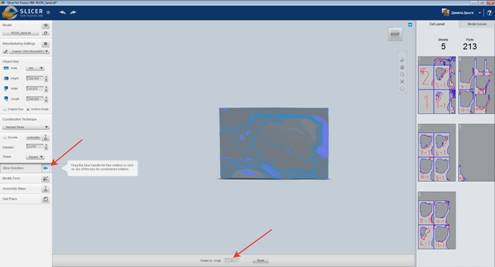

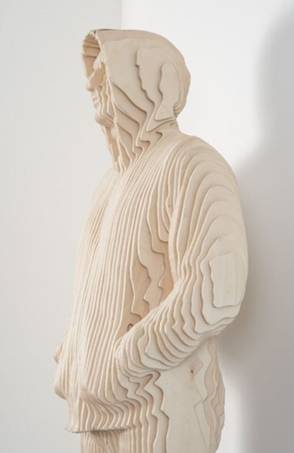

Теперь необходимо выбрать технику создания двухмерного чертежа (Construction Technique). Для создания макета рельефа оптимально будет использовать простое сложение слоев (Stacked Slices). После выбора техники модель сразу примет итоговый вид, то есть будет выглядеть так, как после сборки, в правом окне появятся файлы двухмерных чертежей для резки. Если модель развернута неправильно, то слои будут расположены поперек объекта. Данная проблема решается при помощи изменения направления с}}лоев (Slice Direction). Необхомо выбрать направления и задать угол поворота. Слои перестроятся автоматически.

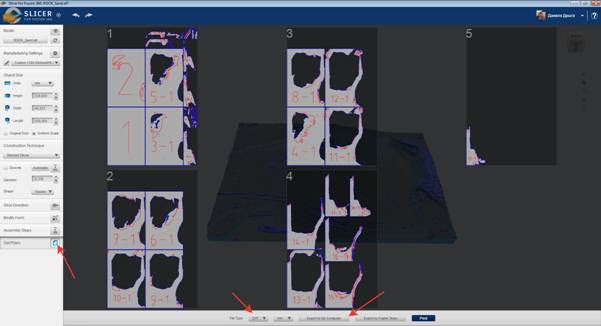

После того, как Вас будет устраивать полученный результат визуально, можно перейти во вкладку этапов сборки (Assembly Steps) и посмотреть все шаги, чтобы устранить возможные ошибки. В нижней панели появятся панель выбора материалов и ползунок этапов сборки. Этот шаг можно пропустить и сразу произвести экспорт полученных материалов, выбрав соответствующий пункт Get Plans. Экспорт полученных двумерных чертежей можно производить в векторных форматах .eps (Adobe Illustrator), .pdf (Adobe Acrobat), .dxf (Autodesk Autocad) или же вывести на печать для обычного принтера.

Далее полученные файлы необходимо загрузить в программу для лазерного раскройщика или гравера и запустить с соответствующими параметрами.
